IHG型立式不銹鋼化工泵

  • 質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！

  • 交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

  • 專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
銷售熱線 023-68691718
  • 產品概述
  • 性能參數
  • 適用范圍

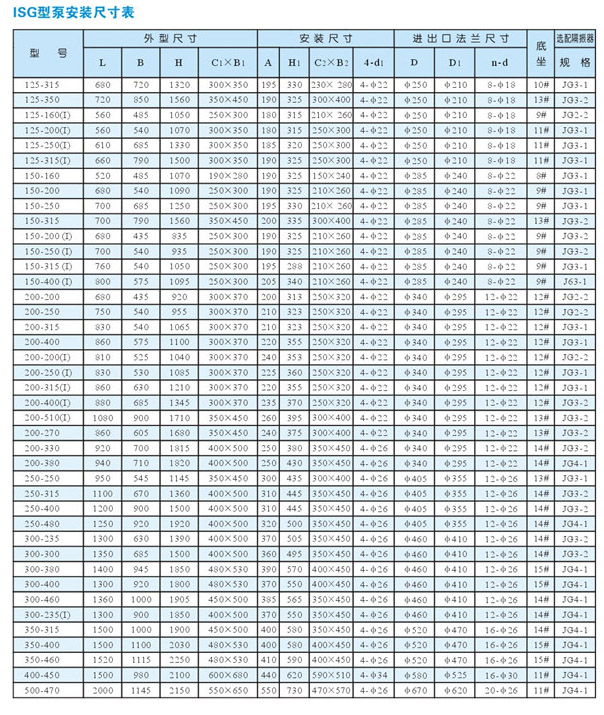

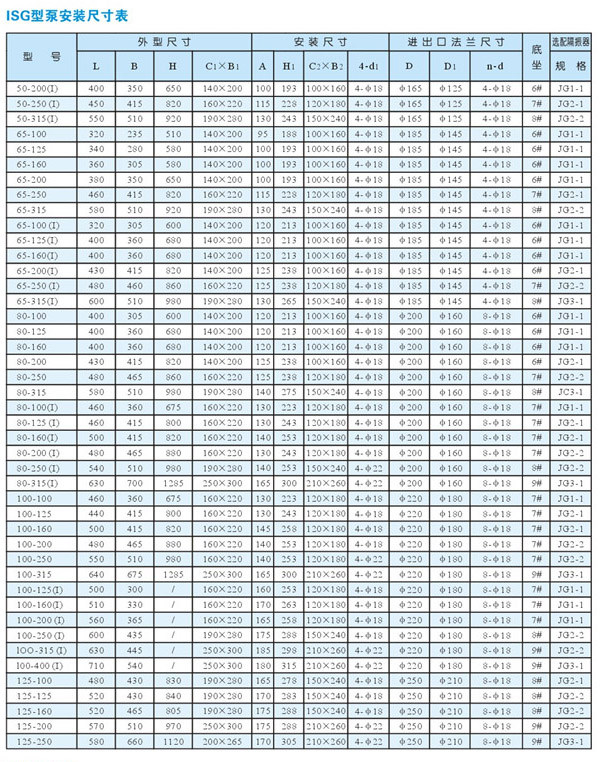

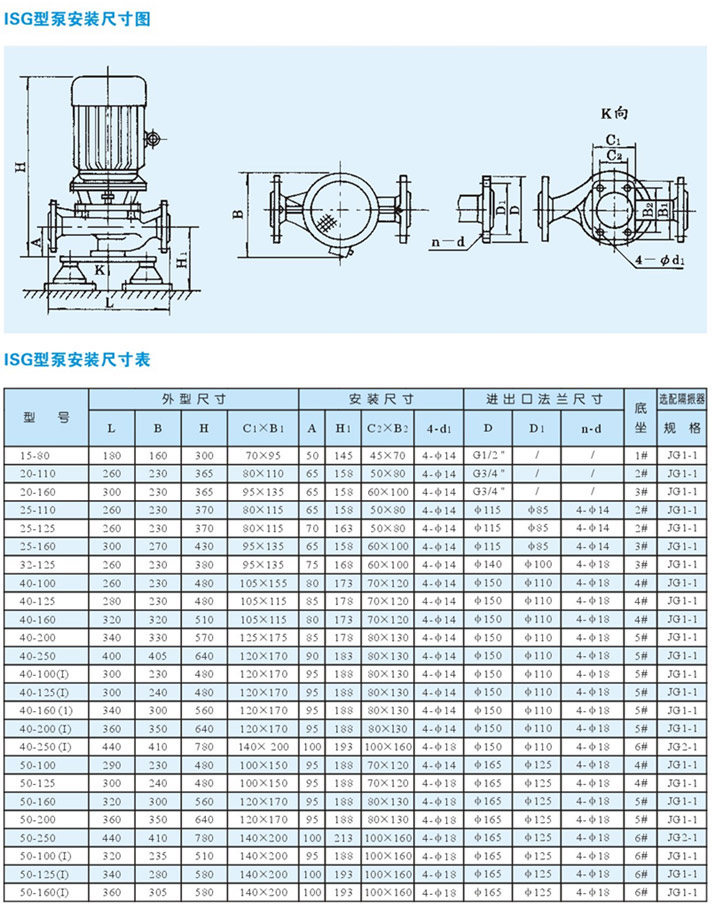

  • 安裝尺寸
  • 文檔下載


IHG型立式不銹鋼化工泵--產品概述

IHG型立式不銹鋼化工泵，是在ISG技術的基礎上，自行研究開發的新一代節能、環保立式離心泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。

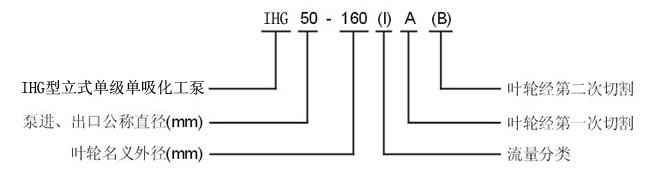

IHG型立式不銹鋼化工泵--型號意義

IHG型立式不銹鋼化工泵--產品特點

1、不銹鋼化工泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

4、安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

6、可根據管路布置的要求采用泵的豎式和橫式安裝。


IHG型立式不銹鋼化工泵--使用條件

1、 吸入壓力≤1． 0MPa，或泵系統最高工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa，泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度<40℃，相對濕度<95％。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。

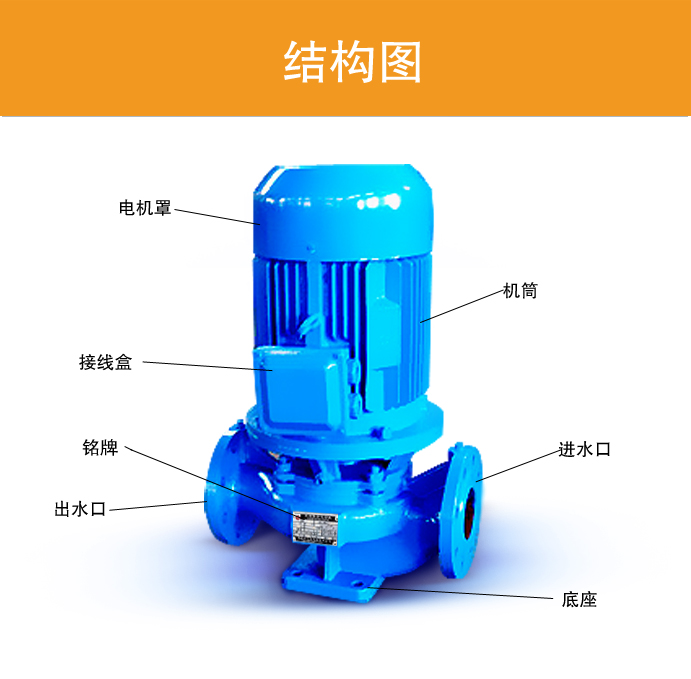

IHG型立式不銹鋼化工泵--結構圖



型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


15-80


15


1.1

1.5

2.0


0.3

0.42

0.55


8.5

8

7


26

34

34


2800


0.18


2.3


20-110


20


1.8

2.5

3.3


0.5

0.69

0.91


16

15

13.5


25

34

35


2800


0.37


2.3


20-160


20


1.8

2.5

3.3


0.5

0.69

0.91


33

32

30


19

25

23


2900


0.75


2.3


25-110


25


2.8

4

5.2


0.78

1.11

1.44


16

15

13.5


34

42

41


2900


0.55


2.3


25-125


25


2.8

4

5.2


0.78

1.11

1.44


20.6

20

18


28

36

35


2900


0.75


2.3


25-125A


25


2.5

3.6

4.6


0.69

1.0

1.28


17

16

14.4


35


2900


0.55


2.3


25-160


25


2.8

4

5.2


0.78

1.11

1.44


33

32

30


24

32

33


2900


1.5


2.3


25-160A


25


2.6

3.7

4.9


0.12

1.03

1.36


29

28

26


31


2900


1.1


2.3


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


32-100(I)


32


4.4

6.3

8.3


1.22

1.75

2.32


13.2

12.5

11.3


48

54

53


2900


0.75


2.0


32-125


32


3.5

5

6.5


0.97

0.39

1.8


22

20

18


40

44

42


2900


0.75


2.3


32-125A


32


3.1

4.5

5.8


0.86

1.25

1.61


17.6

16

14.4


43


2900


0.55


2.3


32-160(I)


32


4.4

6.3

8.3


1.22

1.75

2.32


33.2

32

30.2


34

40

42


2900


2.2


2.0


32-200(I)


32


4.4

6.3

8.3


1.22

1.75

2.32


50.5

50

48


26

33

35


2900


4


2.0


32-200A


32


2.8

4

5.2


0.78

1.11

1.44


44.6

44

42.7


34

40

42


2900


2.2


2.0


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


40-100


40


4.4

6.3

8.3


1.22

1.75

2.31


13.2

12.5

11.3


48

54

53


2900


0.55


2.3


40-100A


40


3.9

5.6

7.4


1.08

1.56

2.06


10.6

10

9


52


2900


0.37


2.3


40-125


40


4.4

6.3

8.3


1.22

1.75

2.31


21

20

18


41

46

43


2900


1.1


2.3


40-125A


40


3.9

5.6

7.4


1.08

1.56

2.06


17.6

16

14.4


40

45

41


2900


0.75


2.3


40-160


40


4.4

6.3

8.3


1.22

1.75

2.31


33

32

30


35

40

40


2900


2.2


2.3


40-160A


40


4.1

5.9

7.8


1.14

1.64

2.17


29

28

26.3


34

39

39


2900


1.5


2.3


40-160B


40


3.8

5.5

7.2


1.06

1.53

2.0


25.5

24

22.5


34

38

37


2900


1.1


2.3


40-200


40


4.4

6.3

8.3


1.22

1.75

2.31


51

50

48


26

33

32


2900


4


2.3


40-200A


40


4.1

5.9

7.8


1.14

1.64

2.17


45

44

42


26

31

30


2900


3


2.3


40-200B


40


3.7

5.3

7.0


1.03

1.47

1.94


38

36

34.5


29


2900


2.2


2.3


40-250


40


4.4

6.3

8.3


1.22

1.75

2.31


82

80

74


24

28

28


2900


7.5


2.3


40-250A


40


4.1

5.9

7.8


1.14

1.64

2.17


72

70

65


24

28

27


2900


5.5


2.3


40-250B


40


3.8

5.5

7.0


1.06

1.53

1.94


61.5

60

56


23

27

26


2900


4


2.3


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


40-100(I)


40


8.8

12.5

16.3


2.44

3.47

4.53


13.2

12.5

11.3


55

62

60


2900


1.1


2.3


40-100(I)A


40


8

11

14.5


2.22

3.05

4.03


10.6

10

9


60


2900


0.75


2.3


40-125(I)


40


8.8

12.5

16.3


2.44

3.47

4.53


21.2

20

17.8


49

58

57


2900


1.5


2.3


40-125(I)A


40


8

11

14.5


2.22

3.05

4.03


17

16

14


57


2900


1.1


2.3


40-160(I)


40


8.8

12.5

16.3


2.44

3.47

4.53


33

32

30


45

52

51


2900


3


2.3


40-160(I)A


40


8.2

11.7

15.2


2.28

3.25

4.22


29

28

26


44

51

50


2900


2.2


2.3


40-160(I)B


40


7.3

10.4

13.5


2.38

2.89

3.75


23

22

20.5


50


2900


1.5


2.3


40-200(I)


40


8.8

12.5

16.3


2.44

3.47

4.53


51.2

50

48


38

46

46


2900


5.5


2.3


40-200(I)A


40


8.3

11.7

15.3


2.31

3.25

4.25


45.0

44

42


37

45

45


2900


4


2.3


40-200(I)B


40


7.5

10.6

13.8


2.08

2.94

3.83


37

36

34


44


2900


3


2.3


40-250(I)


40


8.8

12.5

16.3


2.44

3.47

4.53


81.2

80

77.5


31

38

40


2900


11


2.3


40-250(I)A


40


8.2

11.6

15.2


2.28

3.22

4.22


71.0

70

68


38


2900


7.5


2.3


40-250(I)B


40


7.6

10.8

14


2.11

3.0

3.89


61.4

60

58


37


2900


7.5


2.3


40-250(I)C


40


7.1

10.0

13.1


1.97

2.78

3.64


53.2

52

50.4


36


2900


5.5


2.3


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


50-100


50


8.8

12.5

16.3


2.44

3.47

4.53


13.6

12.5

11.3


55

62

60


2900


1.1


2.3


50-100A


50


8

11

14.5


2.22

3.05

4.03


11

10

9


60


2900


0.75


2.3


50-125


50


8.8

12.5

16.3


2.44

3.47

4.53


21.5

20

17.8


49

58

57


2900


1.5


2.3


50-125A


50


8

11

14.5


2.22

3.05

4.03


17

16

14


57


2900


1.1


2.3


50-160


50


8.8

12.5

16.3


2.44

3.47

4.53


33

32

30


45

52

51


2900


3


2.3


50-160A


50


8.2

11.7

15.2


2.28

3.25

4.22


29

28

26


44

51

50


2900


2.2


2.3


50-160B


50


7.3

10.4

13.5


2.38

2.89

3.75


23

22

20.5


50


2900


1.5


2.3


50-200


50


8.8

12.5

16.3


2.44

3.47

4.53


52

50

48


38

46

46


2900


5.5


2.3


50-200A


50


8.3

11.7

15.3


2.31

3.25

4.25


45.8

44

42


37

45

45


2900


4


2.3


50-200B


50


7.5

10.6

13.8


2.08

2.94

3.83


37

36

34


44


2900


3


2.3


50-250


50


8.8

12.5

16.3


2.44

3.47

4.53


82

80

77.5


29

38

40


2900


11


2.3


50-250A


50


8.2

11.6

15.2


2.28

3.22

4.22


71.5

70

68


38


2900


7.5


2.3


50-250B


50


7.6

10.8

14


2.11

3.0

3.89


61.4

60

58


37


2900


7.5


2.3


50-250C


50


7.1

10.0

13.1


1.97

2.78

3.64


53.2

52

50.4


36


2900


5.5


2.3


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


50-100(I)


50


17.5

25

32.5


4.86

6.94

9.03


13.7

12.5

10.5


67

69

69


2900


1.5


2.5


50-100(I)A


50


15.6

22.3

29


4.3

6.19

8.1


11

10

8.4


65

67

68


2900


1.1


2.5


50-125(I)


50


17.5

25

32.5


4.86

6.94

9.03


21.5

20

18


60

68

67


2900


3


2.5


50-125(I)A


50


15.6

22.3

29


4.33

6.19

8.1


17

16

13.6


58

66

65


2900


2.2


2.5


50-160(I)


50


17.5

25

32.5


4.68

6.94

9.03


34.4

32

27.5


54

63

60


2900


4


2.5


50-160(I)A


50


16.4

23.4

30.4


4.56

6.5

8.44


30

28

24


54

62

59


2900


4


2.5


50-160(I)B


50


15.0

21.6

28


4.17

6.0

7.78


26

24

20.6


58


2900


3


2.5


50-200(I)


50


17.5

25

32.5


4.86

6.94

9.03


52.7

50

45.5


49

58

59


2900


7.5


2.5


50-200(I)A


50


16.4

23.5

30.5


4.56

6.53

8.47


46.4

44

40


48

57

58


2900


7.5


2.5


50-200(I)B


50


15.2

21.8

28.3


4.22

6.06

7.86


40

38

34.5


55


2900


5.5


2.5


50-250(I)


50


17.5

25

32.5


4.86

6.94

9.03


82

80

76.5


39

50

52


2900


15


2.5


50-250(I)A


50


16.4

23.4

30.5


4.56

6.5

8.47


71.5

70

67


39

50

52


2900


11


2.5


50-250(I)B


50


15

21.6

28


4.17

6.0

7.78


61

60

57.4


38

49

54


2900


11


2.5


50-315(I)


50


17.5

25

32.5


4.86

6.94

9.03


128

125

122


30

40

44


2900


30


2.5


50-315(I)A


50


16.6

23.7

31


4.61

6.58

8.6


115

113

110


30

40

44


2900


22


2.5


50-315(I)B


50


15.7

22.5

29.2


4.36

6.25

8.0


103

101

98


39


2900


18.5


2.5


50-315(I)C


50


14.4

20.6

26.8


4.0

5.72

7.44


86

85

83


38


2900


15


2.5


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


m3/h


L/S


m


%


r/min


KW


（NPSH）r


65-100


65


17.5

25

32.5


4.86

6.94

9.03


13.7

12.5

10.5


67

69

69


2900


1.5


2.5


65-100A


65


15.6

22.3

29


4.3

6.19

8.1


11

10

8.4


65

67

68


2900


1.1


2.5


65-125


65


17.5

25

32.5


4.86

6.94

9.03


21.5

20

18


60

68

67


2900


3


2.5


65-125A


65


15.6

22.3

29


4.33

6.19

8.1


17

16

14.4


58

66

65


2900


2.2


2.5


65-160


65


17.5

25

32.5


4.86

6.94

9.03


34.4

32

27.5


54

63

60


2900


4


2.5


65-160A


65


16.4

23.4

30.4


4.56

6.5

8.44


30

28

24


54

62

59


2900


4


2.5


65-160B


65


15.0

21.6

28


4.17

6.0

7.78


26

24

20.6


58


2900


3


2.5


65-200


65


17.5

25

32.5


4.86

6.94

9.03


52.7

50

45.5


49

58

59


2900


7.5


2.5


65-200A


65


16.4

23.5

30.5


4.56

6.53

8.47


46.4

44

40


48

57

58


2900


7.5


2.5


65-200B


65


15.2

21.8

28.3


4.22

6.06

7.86


40

38

34.5


55


2900


5.5


2.5


65-250


65


17.5

25

32.5


4.86

6.94

9.03


82

80

76.5


39

50

52


2900


15


2.5


65-250A


65


16.4

23.4

30.5


4.56

6.5

8.47


71.5

70

67


39

50

52


2900


11


2.5


65-250B


65


15

21.6

28


4.17

6.0

7.78


61

60

57.4


38

49

54


2900


11


2.5


65-315


65


17.5

25

32.5


4.86

6.94

9.03


127

125

122


32

40

44


2900


30


2.5


65-315A


65


16.6

23.7

31


4.61

6.58

8.6


115

113

110


32

40

44


2900


22


2.5


65-315B


65


15.7

22.5

29.2


4.36

6.25

8.0


103

101

98


39


2900


18.5


2.5


65-315C


65


14.4

20.6

26.8


4.0

5.72

7.44


86

85

83


38


2900


15


2.5


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


65-100(I)


65


35

50

65


9.72

13.9

18.1


13.8

12.5

10


67

73

70


2900


3


3.0


65-100(I)A


65


31.3

44.7

58


8.7

12.4

16.1


11

10

8


66

72

69


2900


2.2


3.0


65-125(I)


65


35

50

65


9.72

13.9

18.1


22

20

17


67

72.5

70


2900


5.5


3.0


65-125(I)A


65


31.3

44.7

58


8.7

12.5

16.1


17.5

16

13.6


66

71

69


2900


4


3.0


65-160(I)


65


35

50

65


9.72

13.9

18.1


35

32

28


63

71

70


2900


7.5


3.0


65-160(I)A


65


32.7

46.7

61


9.1

13.0

16.9


30.6

28

24


62

70

69


2900


7.5


3.0


65-160(I)B


65


30.3

43.3

56.3


8.4

12.0

15.6


26

24

21


69


2900


5.5


3.0


65-200(I)


65


35

50

65


9.72

13.9

18.1


53.5

50

46


55

67

68


2900


15


3.0


65-200(I)A


65


32.8

47

61


9.1

13.1

16.9


47

44

40


54

66

67


2900


11


3.0


65-200(I)B


65


30.5

43.5

56.6


8.5

12.1

15.7


40.6

38

33.4


65


2900


7.5


3.0


65-250(I)


65


35

50

65


9.72

13.9

18.1


83

80

72


52

59

60


2900


22


3.0


65-250(I)A


65


32.5

46.7

61


9.0

13.0

16.9


73

70

63


52

59

60


2900


18.5


3.0


65-250(I)B


65


30

43.3

56


8.3

12.0

15.6


62

60

54


58


2900


15


3.0


65-315(I)


65


35

50

65


9.72

13.9

18.1


128

125

121


44

54

57


2900


37


3.0


65-315(I)A


65


32.5

46.5

60.5


9.0

12.9

16.8


112.6

110

106.4


43

54

57


2900


30


3.0


65-315(I)B


65


31

44.5

58


8.6

12.4

16.1


102.5

100

98


53


2900


30


3.0


65-315(I)C


65


29

41

53.6


8.1

11.4

14.9


87

85

83


51


2900


22


3.0


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


80-100


80


35

50

65


9.72

13.9

18.1


13.8

12.5

10


67

73

70


2900


3


3.0


80-100A


80


31.3

44.7

58


8.7

12.5

16.1


11

10

8


66

72

69


2900


2.2


3.0


80-125


80


35

50

65


9.72

13.9

18.1


22

20

17


67

72.5

70


2900


5.5


3.0


80-125A


80


31.3

45

58


8.7

12.5

16.1


17.5

16

13.6


66

71

69


2900


4


3.0


80-160


80


35

50

65


9.72

13.9

18.1


35

32

28


63

71

70


2900


7.5


3.0


80-160A


80


32.7

46.7

61


9.1

13.0

16.9


30.6

28

24


62

70

69


2900


7.5


3.0


80-160B


80


30.3

43.3

56.3


8.4

12.0

15.6


26

24

21


69


2900


5.5


3.0


80-200


80


35

50

65


9.72

13.9

18.1


53.5

50

46


55

67

68


2900


15


3.0


80-200A


80


32.8

47

61


9.1

13.1

16.9


47

44

40


54

66

67


2900


11


3.0


80-200B


80


30.5

43.5

56.6


8.5

12.1

15.7


40.6

38

33.4


65


2900


7.5


3.0


80-250


80


35

50

65


9.72

13.9

18.1


83

80

72


52

59

60


2900


22


3.0


80-250A


80


32.5

46.7

61


9.0

13.0

16.9


73

70

63


52

59

60


2900


18.5


3.0


80-250B


80


30

43.3

56


8.3

12.0

15.6


62

60

54


58


2900


15


3.0


80-315


80


35

50

65


9.72

13.9

18.1


128

125

122


43

54

57


2900


37


3.0


80-315A


80


32.5

46.5

60.5


9.0

12.9

16.8


112.6

110

107.4


43

54

57


2900


30


3.0


80-315B


80


31

44.5

58


8.6

12.4

16.1


102.5

100

98


53


2900


30


3.0


80-315C


80


29

41

53.6


8.1

11.4

14.9


98

85

83


51


2900


22


3.0


80-350


80


35

50

65


9.72

13.9

18.1


146

150

142


55

66

67


2900


55


3.0


80-350A


80


31

44.5

58


8.6

12.4

16.1


138.4

142

134.8


65


2900


45


3.0


80-350B


80


29

41

53.6


8.1

11.4

14.9


131.4

135

127.8


63


2900


37


3.0


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


80-100(I)


80


70

100

130


19.4

27.8

36.1


13.6

12.5

11


66

76

75


2900


5.5


4.5


80-100(I)A


80


62.6

89

116


17.4

24.7

32.2


11

10

8.8


64

74

74


2900


4


4.5


80-125(I)


80


70

100

130


19.4

27.8

36.1


23.5

20

14


70

76

65


2900


11


4.5


80-125(I)A


80


62.6

89

116


17.4

24.7

32.2


19

16

11


68

74

65


2900


7.5


4.5


80-160(I)


80


70

100

130


19.4

27.8

36.1


36.5

32

24


70

76

65


2900


15


4.5


80-160(I)A


80


65.4

93.5

121.6


18.2

26.0

33.8


32

28

21


68

74

67


2900


11


4.5


80-160(I)B


80


60.6

86.6

112.5


16.8

24.1

31.3


72

24

18


72


2900


11


4.5


80-200(I)


80


70

100

130


19.4

27.8

36.1


54

50

42


65

74

73


2900


22


4.0


80-200(I)A


80


65.4

93.5

121.6


18.2

26.0

33.8


47.5

44

37


64

73

72


2900


18.5


4.0


80-200(I)B


80


61

87

113


16.9

24.2

31.4


41

38

32


71


2900


15


4.0


80-250(I)


80


70

100

130


19.4

27.8

36.1


87

80

68


62

69

68


2900


37


4.0


80-250(I)A


80


65.4

93.5

121.6


18.2

26.0

33.8


76

70

59.5


61

68

67


2900


30


4.0


80-250(I)B


80


61

87

113


16.9

24.2

31.4


65

60

51


66


2900


30


4.0


80-315(I)


80


70

100

130


19.4

27.8

36.1


132

125

114


55

66

67


2900


75


4.0


80-315(I)A


80


66.5

95

123.6


18.5

26.4

34.3


119

113

103


55

66

67


2900


55


4.0


80-315(I)B


80


63

90

117


17.5

25

32.5


106.6

101

92


65


2900


45


4.0


80-315(I)C


80


58

82

107


16.1

22.8

29.7


90

85

76


63


2900


37


4.0


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


100-100


100


70

100

130


19.4

27.8

36.1


13.6

12.5

11


66

76

75


2900


5.5


4.5


100-100A


100


62.6

89

116


17.4

47

32.2


11

10

8.8


64

74

74


2900


4


4.5


100-125


100


70

100

130


19.4

27.8

36.1


23.5

20

14


70

76

65


2900


11


4.5


100-125A


100


62.6

89

116


17.4

24.7

32.2


19

16

11


68

74

63


2900


7.5


4.5


100-160


100


70

100

130


19.4

27.8

36.1


36.5

32

24


70

76

65


2900


15


4.5


100-160A


100


65.4

93.5

121.6


18.2

26.0

33.8


32

28

21


68

74

67


2900


11


4.5


100-160B


100


60.6

86.6

112.5


16.8

24.1

31.3


27

24

18


72


2900


11


4.5


100-200


100


70

100

130


19.4

27.8

36.1


54

50

42


65

74

73


2900


22


4.0


100-200A


100


65.4

93.5

121.6


18.2

26.0

33.8


47.5

44

37


64

73

72


2900


18.5


4.0


100-200B


100


61

87

113


16.9

24.2

31.4


41

38

32


71


2900


15


4.0


100-250


100


70

100

130


19.4

27.8

36.1


37

80

68


62

69

68


2900


37


4.0


100-250A


100


65.4

93.5

121.6


18.2

26.0

33.8


76

70

59.5


61

68

67


2900


30


4.0


100-250B


100


61

87

113


16.9

24.2

31.4


65

60

51


66


2900


30


4.0


100-315


100


70

100

130


19.4

27.8

36.1


132

125

114


55

66

67


2900


75


4.0


100-315A


100


66.5

95

123.6


18.5

26.4

34.3


119

113

103


65

66

67


2900


55


4.0


100-315B


100


63

90

117


17.5

25

32.5


106.6

101

92


65


2900


45


4.0


100-315C


100


58

82

107


16.1

22.8

29.7


90

85

76


63


2900


37


4.0


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


100-100(I)


100


96

160

192


26.7

44.4

53.3


14

12.5

10


64

73

70


2900


11


4.5


100-125(I)


100


96

160

192


26.7

44.4

53.3


24

20

14


62

74

69


2900


15


4.5


100-125(I)A


100


84

140

168


23.3

39

46.7


20

17

12


64

72

68


2900


11


4.5


100-160(I)


100


96

160

192


26.7

44.4

53.3


36

32

27


69

79

75


2900


22


5.6


100-160(I)A


100


84

140

168


23.3

39

46.7


32

28

23.5


66

76

72


2900


18.5


5.0


100-200(I)


100


96

160

192


26.7

44.4

53.3


53

50

45


69

79

78


2900


37


5.2


100-200(I)A


100


84

140

168


23.3

39

46.7


48

45

40


64

74

73


2900


30


4.5


100-200(I)B


100


60

100

120


16.7

27.8

33.3


43

40

36


72


2900


22


4.5


100-250(I)


100


96

160

192


26.7

44.4

53.3


83

80

72


65

77

74


2900


55


4.8


100-250(I)A


100


84

140

168


23.3

39

46.7


75

72

65


60

72

69


2900


45


4.5


100-250(I)B


100


60

100

120


16.7

27.8

33.3


68

65

58


70


2900


37


4.5


100-350


100


60

100

120


16.7

27.8

33.3


153.6

150

142


72

57

74


2900


90


4.0


100-350A


100


61

87

113


16.9

24.2

31.4


145.6

142

134


75


2900


75


4.0


100-350B


100


58

82

107


16.1

22.8

29.7


138.6

135

127


75


2900


55


4.0


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


125-100


125


96

160

192


26.7

44.4

53.3


13

12.5

12


82


2900


11


4.0


125-100A


125


86

143

172


23.9

39.7

47.8


10.4

10

9.6


77


2900


7.5


4.0


125-125


125


96

160

192


26.7

44.4

53.3


22.6

20

17


80


2900


15


4.0


125-125A


125


86

143

172


23.9

39.7

47.8


18

16

13.6


77


2900


11


4.0


125-160


125


96

160

192


26.7

44.4

53.3


36

32

28


78


2900


22


4.0


125-160A


125


90

150

180


25

41.7

50


31.5

28

24.5


76


2900


18.5


4.0


125-160B


125


83

138

166


21.7

38.3

46.1


27

24

21


73


2900


15


4.0


125-200


125


96

160

192


26.7

44.4

53.3


55

50

46


77


2900


37


5.5


125-200A


125


90

150

180


25

41.7

50


48.4

44

40.5


76


2900


30


5.5


125-200B


125


83

138

166


21.7

38.3

46.1


41.3

37.5

34.5


75


2900


22


5.5


125-250


125


96

160

192


26.7

44.4

53.3


87

80

73


75


2900


55


5.0


125-250A


125


90

150

180


25

41.7

50


76

70

84


74


2900


45


5.5


125-250B


125


83

138

166


21.7

38.3

46.1


65

60

55


73


2900


37


5.5


125-315


125


96

160

192


26.7

44.7

53.3


133

125

119


70


2900


90


5.0


125-315A


125


90

150

180


25

41.7

50


117

110

104.6


70


2900


75


5.0


125-315B


125


86

143

172


23.9

39.7

47.8


106.4

100

95.2


69


2900


75


5.0


125-315C


125


80.5

134

161


22.4

37.2

44.7


96

88

86


67


2900


55


5.0


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


150-125


150


96

160

192


26.7

44.4

53.3


22.6

24

17


66

76

76


2900


11


4.0


150-125A


150


90

150

180


25

41.7

50


18

16

13.6


77


2900


7.5


4.0


150-160


150


96

160

192


26.7

44.4

53.3


36

32

27


75


2900


22


4.0


150-160A


150


90

150

180


25

41.7

50


32

28

23.5


76


2900


18.5


4.0


150-160B


150


84

140

168


23.3

39

46.7


27

24

21


73


2900


15


4.0


150-200


150


140

200

260


38.9

55.6

72.2


13.8

12.5

10.6


68

78

78


1450


15


3.0


150-200A


150


125

176

232.5


34.7

49.7

64.6


11

10

8.5


66

76

76


1450


11


3.0


150-200B


150


84

140

168


23.3

39

46.7


41

38

34


75


2900


22


4.0


150-250


150


140

200

260


38.9

55.6

72.2


21.8

20

17


73

79

77


1450


18.5


3.0


150-250A


150


129

184.4

240


35.8

51.2

66.7


18.5

17

14.4


72

78

76


1450


15


3.0


150-250B


150


117

167

217.5


32.5

46.4

60.4


15.2

14

12


76


1450


11


3.0


150-315


150


140

200

260


38.9

55.6

72.2


33.8

32

28


70

78

73


1450


30


2.5


150-315A


150


131

187

243


36.4

51.9

67.5


29.5

28

24.5


69

77

77


1450


22


3.5


150-315B


150


121

173

225


33.5

48.1

62.5


25

24

21


76


1450


18.5


3.5


150-350


150


96

160

192


26.7

44.4

53.3


153.6

150

142.8


80


2900


110


5.5


150-350A


150


90

150

180


25

41.7

50


145.6

142

134.8


70


2900


90


5.2


150-350B


150


84

140

168


23.3

39

46.7


138.6

135

127.8


65

76

74


2900


75


5.5


150-400


150


140

200

260


38.9

55.6

72.2


53

50

44


68

75

71


1450


45


3.5


150-400A


150


131

187

243


36.4

51.9

67.5


46.6

44

38.3


67

74

70


1450


37


3.5


150-400B


150


122

174

226.5


33.9

48.3

62.9


40

38

33


73


1450


30


3.5


150-400C


150


112

160

208


31.1

44.4

57.8


34

32

28


71


1450


22


3.5


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


150-250(I)


150


120

200

240


33.3

55.6

66.7


87

80

72


65

76

74


2900


75


4.5


150-250(I)A


150


112

187

224


31.1

51.9

62.2


76

70

63


64

75

73


2900


55


4.5


150-250(I)B


150


104

173

208


28.9

48.1

57.8


65

60

54


63

74

72


2900


45


4.5


150-315(I)


150


120

200

240


33.3

55.6

66.7


133

125

120


58

73

75


2900


110


4.5


150-315(I)A


150


112

187

224


31.1

51.9

62.2


116

110

105


57

72

74


2900


90


4.5


150-315(I)B


150


104

173

208


28.9

48.1

57.8


100

95

91


55

70

72


2900


75


4.5


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


200-200


200


140

200

260


38.9

55.6

72.2


13.8

12.5

10.6


68

78

78


1450


15


3.0


200-200A


200


125

179

232.5


34.7

49.7

64.6


11

10

8.5


66

76

76


1450


11


3.0


200-250


200


140

200

260


21.8

20

17


21.8

20

17


73

79

77


1450


18.5


3.0


200-250A


200


129

184.4

240


18.5

17

14.4


18.5

17

14.4


72

78

76


1450


15


3.0


200-250B


200


117

167

217.5


15.2

14

12


15.2

14

12


76


1450


11


3.0


200-315


200


140

200

260


33.8

32

28


33.8

32

28


70

78

78


1450


30


3.5


200-315A


200


131

189

243


29.5

28

24.5


29.5

28

24.5


69

77

77


1450


22


3.5


200-315B


200


121

173

225


25

24

21


25

24

21


76


1450


18.5


3.5


200-400


200


140

200

260


53

50

44


53

50

44


68

75

71


1450


45


3.5


200-400A


200


131

187

243


46.6

44

38.3


46.6

44

38.3


67

74

70


1450


37


3.5


200-400B


200


122

174

226.5


40

38

33


40

38

33


73


1450


30


3.5


200-400C


200


112

160

208


34

32

28


34

32

28


71


1450


22


3.5


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


200-200(I)


200


280

400

520


77.8

111.1

144


13.4

12.5

10.5


70

80

79


1450


22


4.0


200-200(I)A


200


250

358

465


69.4

90.4

129.2


10.7

10

8.5


68

73

77


1450


18.5


4.0


200-250(I)


200


280

400

520


77.8

111.1

144


22.2

20

14


75

80

72


1450


30


4.0


200-250(I)A


200


250

358

465


69.4

99.4

129.2


18

16

11.2


73

78

70


1450


22


4.0


200-250(I)B


200


226

322

419


62.8

89.4

116.4


14.4

13

7.3


70

75

67


1450


18.5


4.0


200-315(I)


200


280

400

520


77.8

111.4

144


36

32

26


73

80

75


1450


55


4.0


200-315(I)A


200


262

374

486


72.8

103.9

135


31.5

28

23


72

79

74


1450


45


4.0


200-315(I)B


200


242

346

450


67.3

96.1

125


27

24

19.5


78


1450


37


4.0


200-400(I)


200


280

400

520


77.8

111.4

144


54.5

50

39


75

81

77


1450


75


4.0


200-400(I)A


200


262

374

486


72.8

103.9

135


48

44

34


80


1450


75


4.0


200-400(I)B


200


242

346

450


67.2

96.1

125


41.4

38

29.6


78


1450


55


5.0


200-400(I)C


200


224

320

416


62.2

88.9

115.6


34.9

32

25


76


1450


45


5.0


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


250-250


250


350

550

650


97.2

152.8

180.5


22

20

16


78

82

81


1450


45


5.0


250-250A


250


300

500

600


83.3

139

166.7


18.3

17

14


76

80

80


1450


37


5.0


250-235


250


300

500

600


83.3

139

166.7


14

12.5

11


73

78

70


1480


22


4.5


250-300


250


300

500

600


83.3

139

166.7


22

20

16


78


1480


37


4.5


250-315


250


350

550

650


97.2

152.8

180.5


34

32

28


76

80

79


1450


75


5.5


250-315A


250


300

500

600


83.3

139

166.7


29.5

28

24


74

78

77


1450


55


5.5


250-315B


250


260

450

520


72.2

125

144.4


25

24

20


70

74

72


1450


45


5.5


250-400


250


300

500

600


83.3

139

166.7


54.5

50

39


72


1480


90


4.5


型號


口徑


流量


揚程


效率


轉速


電機功率


必需汽蝕余量


mm


m3/h


L/S


m


%


r/min


KW


（NPSH）r


300-235


300


480

720

900


133.3

200

250


20

18

15.5


77

81

74


970


55


5.0


300-235A


300


438

607

821


121.7

182.5

228.1


16.5

15

13


75

79

72


970


45


5.0


300-235B


300


400

600

750


111.1

167.0

208.3


14

12.5

11


73

77

70


970


37


5.0


300-300


300


480

720

900


133.3

200

250


31

28

25


77

81

77


970


75


5.0


300-300A


300


444

666

833


123.3

185

231.4


26.5

24

21.5


76

80

76


970


75


5.0


300-300B


300


415

623

779


115.3

173.1

261.4


23

21

18.5


79


970


55


5.0


300-380


300


480

720

900


133.3

200

250


48

44

34


84


970


132


5.0


300-380A


300


444

666

833


123.3

185

231.4


41.4

38

30


80


970


110


5.0


300-380B


300


409

614

767


113.6

170.6

213.1


35

32

25


78


970


90


5.0


300-235(I)


300


718

1080

1345


199.4

300

373.6


44.6

40

34.6


82


1450


160


5.5


300-235(I)A


300


642

965

1203


178.3

268.1

334.2


35.7

32

27.7


80


1450


132


5.5




1、ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。





2、IRG(GRG)型立式熱水(高溫)循環泵廣泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采用暖系統循環用泵，IRG型使用溫度T<120℃，珀GRG型使用溫度T<240℃。





3、IHG型立式不銹鋼化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為20℃~+120℃。





4、YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃~+120℃。






·相關產品
·相關文章
·最新文章
